La tension alternative du domaine HTA est définie dans un intervalle de :
- 25KV ≤ U ≤ 100kV
- 1KV ≤ U ≤ 50kV
- 50KV ≤ U ≤ 100kV
La sécurité d’alimentation est élevée pour la structure du réseau électrique :
- Arborescente.
- Radial ou bouclée.
- Maillée.
Un système triphasé est dit équilibré (symétrique) si :
- Les tensions et les courants triphasés ont la même amplitude et présentent un déphasage de 120° les uns par rapport aux autres.
- Les tensions et les courants triphasés ont la même amplitude.
- La somme vectorielle des tensions et des courants et différentes de zéro.
Quelles est la fonction d’un disjoncteur :
- Interrompre ou mettre en service un circuit électrique.
- Isoler un circuit de sa source.
- Protection contre les courts-circuits, et les surcharges.
Quelles est la fonction d’un interrupteur :
- Interrompre ou mettre en service un circuit électrique.
- Isoler un circuit de sa source.
- Protection contre les courts-circuits, et les surcharges.
Quelles est la fonction d’un sectionneur :
- Interrompre ou mettre en service un circuit électrique.
- Isoler un circuit de sa source.
- Protection contre les courts-circuits, et les surcharges.
Quelles est la signification de ce symbole électrique :
- Interrupteur.
- Sectionneur.
- Disjoncteur.
Quelles est la signification de ce symbole électrique :
- Interrupteur.
- Sectionneur.
- Disjoncteur.
La ligne de fuite d’un isolateur est :
- La distance la plus courte, le long de la surface d’un isolant solide, entre deux parties conductrices.
- La distance la plus courte dans l’air entre deux parties conductrices
- La distance la plus courte dans la matière isolante, entre deux parties conductrices.
Le courant résiduel est égal :
- Au courant homopolaire.
- Trois fois le courant homopolaire.
- Quatre fois le courant homopolaire.
Le Creux de tension est un phénomène défini comme :
- Une baisse soudaine de 10% ou plus de la tension nominale pendant un temps compris entre 10ms et quelques secondes.
- Lorsque la tension est absente pendant plus de 1min.
- Une baisse de moins de 10% de la tension nominale pendant un temps compris entre 10ms et 1min.
Lorsque la tension est absente (baisse de tension de 100 %) pendant 1s à 1 min on parle de :
- Creux de tension
- Coupure brève
- Coupure très brève
Un court-circuit est franc :
- Lorsque les deux points mis en court-circuit sont reliés par un milieu impédant.
- Lorsque deux points mis en court-circuit se touchent directement.
- Lorsque l’intensité dépasse 12 KA.
Les fluctuations de tension ont une amplitude qui n’excède pas :
- ± 10 %
- ± 50 %
- ± 5 %
La norme qui régit les installations électriques en basse tension est :
- NFC 15-100
- NFC 13-200
- NFC 13-100
La norme qui régit les installations électriques en haute tension est :
- NFC 15-100
- NFC 13-200
- NFC 13-100
Le standard CEI 62671-100 concerne :
- Appareillage à haute tension – Disjoncteur à courant alternatif à haute tension
- Appareillage à haute tension – Réenclencheur à courant alternatif jusqu’à 38 KV
- Appareillage à haute tension
Le parafoudre protège contre
- Les surintensités
- Les surcharges
- les surtensions
Quel est le rôle du câble de garde
- Il joue un rôle de paratonnerre au-dessus de la ligne, en attirant les coups de foudre pour éviter une éventuelle surtension au niveau des conducteurs.
- Il joue un rôle de câble de secoure en cas de défaut sur une phase.
- Il joue le rôle du conducteur de terre.
Le relais Buchholz est un dispositif de protection pour
- Les transformateurs à bain d’huile de puissance supérieure à 630KVA
- Les transformateurs à bain d’huile de puissance inférieure à 630KVA
- Les transformateurs à sec de puissance supérieure à 1250KVA
Un neutre mis directement à la terre
- Limite les surintensités, mais il engendre des tensions de défaut très importantes.
- Limite les surtensions, mais il engendre des courants de défaut très importants.
- Limite les surtensions.
Un neutre isolé
- Limite les courants de défaut à des valeurs très faibles, mais favorise l’apparition de surtensions élevées.
- Limite les courants de défaut à des valeurs très faibles.
- Limite les surtensions, mais il engendre des courants de défaut élevé.
L’avantage du transformateur de courant Rogowski par rapport au transformateur de courant classique :
- Pas de noyau de fer à saturer
- Une plage de mesure de courant s’étendant de 10 A à 100 kA
- Largement utilisé dans le domaine BT
Les causes d’échauffement d’un transformateur sont :
- un défaut interne
- un dépassement de la puissance nominale du transformateur
- un problème de refroidissement
On appelle « déclenchement par sympathie » le déclenchement
- Simultané de deux départs HTA.
- Instantané de deux départs HTA.
- Injustifié d’un départ sain provoqué par un défaut affectant un départ adjacent.

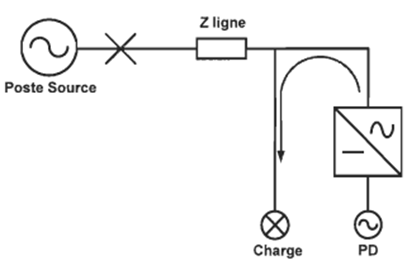

Lorsqu’une PD (générateur) continue à alimenter des charges alors que le réseau principal est déconnecté, on parle alors de :
- Ilotage
- Délestage
- Verrouillage
Le dispatching, ou la conduite réseau :
- Recouvre les actions liées au maintien de l’équilibre offre-demande, à la maîtrise du plan de tension et des transits sur les réseaux nationaux et les interconnexions.
- Consiste à isoler une partie du réseau électrique.
- Permet alimenter des charges alors que le réseau principal est déconnecté.

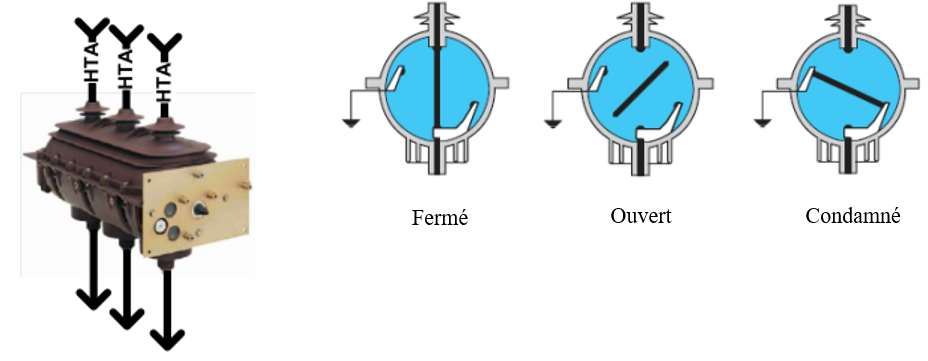

Les interrupteurs HTA ont la particularité de posséder les 3 états suivants : ouvert – fermé –mise à la terre.
L’intérêt de la mise à la terre est :
- Eviter les retours de courant.
- Décharger les capacités contenues dans les câbles et éviter les retours possibles de tension liés à des erreurs de manœuvre.
- Protéger le système contre les surtensions.

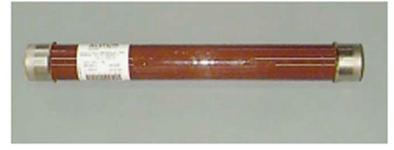

La figure ci-contre correspond à :
- Fusible moyenne tension.
- Parafoudre.
- Transformateur de mesure de tension.
En présence d’harmonique :
- S² ≠ P² + Q²
- S² = P² + Q² + D²
- S² = P² + Q²
L’indice de protection (IP) est un standard international de la CEI relatif à l’étanchéité, le format de l’indice est donné par IP XY où :
- X : Protection contre la poussière et les corps solides, Y : Protection contre l’eau.
- X : Protection contre l’eau, Y : Protection contre la poussière et les corps solides.
- X : Protection contre la poussière, Y : protection contre l’eau et les corps solides
Qu’est-ce qu’une « terre résistante » :
- Défaut monophasé dont l’intensité est inférieur au réglage de la protection à max de I du départ en défaut.
- Défaut polyphasé non détecté par la protection à max de I du départ en défaut.
- Défaut monophasé non détecté.
Les surtensions crées par les coups de foudre sont caractérisées par une onde de tension :
- 8/20 µs
- 10/350 µs
- 1,2/50 μs

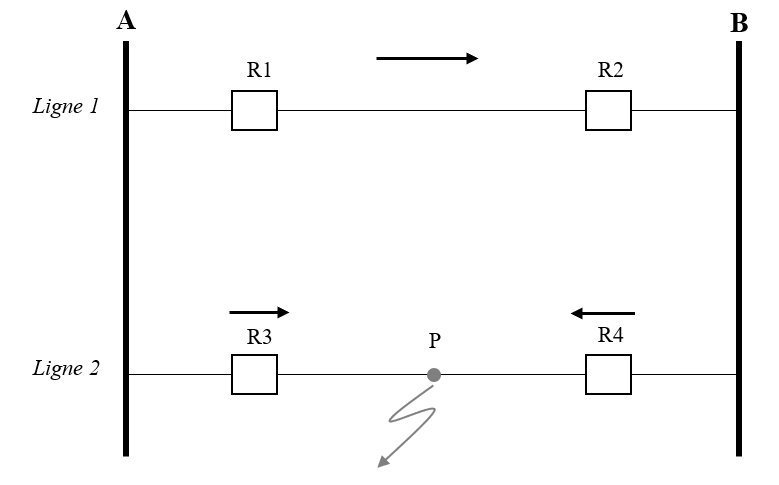

Protection des lignes en parallèle
En fonctionnement normal la puissance circule du jeu de barre A vers B.
En cas de défaut sur la ligne 2, au point P, celui-ci sera alimenté
- Du jeu de barre A et B.
- Seulement du jeu de barre A.
- Seulement du jeu de barre B.
R4 verra donc la puissance circuler
- De A vers B et B vers A
- De A vers B.
- De B vers A.
Le flux de puissance reste inchangé sur la ligne 1
- Oui
- Non
Il faut utiliser une protection directionnelle au niveau de
- R3.
- R4.
- R3 et R4.
Dans le cas d’une protection directionnelle que signifie l’angle caractéristique
- Angle entre la tension et le courant.
- Angle entre la grandeur de polarisation et la normale au demi-plan de déclenchement.
- Angle entre la référence de phase et le courant.
Traduire les phrases techniques en Français
| Rated short time withstand current kA | |
| Rated lightning impulse withstand voltage, kV | |
| Rated power frequency withstand voltage | |
| Fault make capacity, peak, kA | |
| Interrupting capacity | |
| Duty cycle | |
| Main contacts resistance, μΩ | |
| Creepage distance | |
| Mechanical life | |
| Degree of protection | |
| Ratings | |
| Rated voltage | |
| Rated insulation level | |
| Rated frequency | |
| Rated normal current and temperature rise | |
| Rated peak withstand current | |
| Rated duration of short-circuit |
