Dans le domaine de l’automatisation industrielle, la manipulation précise des signaux analogiques est cruciale pour garantir la performance des systèmes. Dans cet article, nous allons explorer comment mettre à l’échelle une entrée et une sortie analogiques dans TIA Portal, particulièrement dans le cadre de la simulation d’un capteur de niveau. Si vous souhaitez approfondir ce sujet, n’hésitez pas à consulter ma vidéo explicative sur YouTube .
Qu’est-ce que la mise à l’échelle analogique ?
La mise à l’échelle analogique consiste à ajuster les valeurs de signal pour qu’elles correspondent à une plage spécifique. Par exemple, un capteur de niveau peut produire des signaux courant variant de 4 à 20 mA (ou 0 à 20mA), ou sous forme tension de 0 à 10V (ou -10V à 10V ou encore 0 à 5V) correspondant aux niveaux minimum et maximum d’un liquide. Dans TIA Portal, il est essentiel de convertir ces valeurs pour qu’elles soient utilisables dans vos programmes.
Étapes de la mise à l’échelle dans TIA Portal
1. Configurer le matériel
Avant de plonger dans la mise à l’échelle, assurez-vous que votre matériel est correctement configuré dans TIA Portal. Créez un projet, ajoutez votre automate programmable (PLC) et l’IHM KTP400 par exemple, ensuite configurez les entrées/sorties analogiques en courant ou en tension.
2. Créer un bloc de fonction
Ensuite, créez un bloc de fonction (FB) qui prendra en charge la mise à l’échelle. Dans ce bloc, nous allons définir les valeurs min/max d’entrée et de sortie. Par exemple, si votre capteur a une plage de 0 à 100 % pour le niveau du liquide, configurez cela comme suit :
- Valeur d’entrée : 4 mA (min) et 20 mA (max)
- Valeur de sortie : 0 % (min) et 100 % (max)

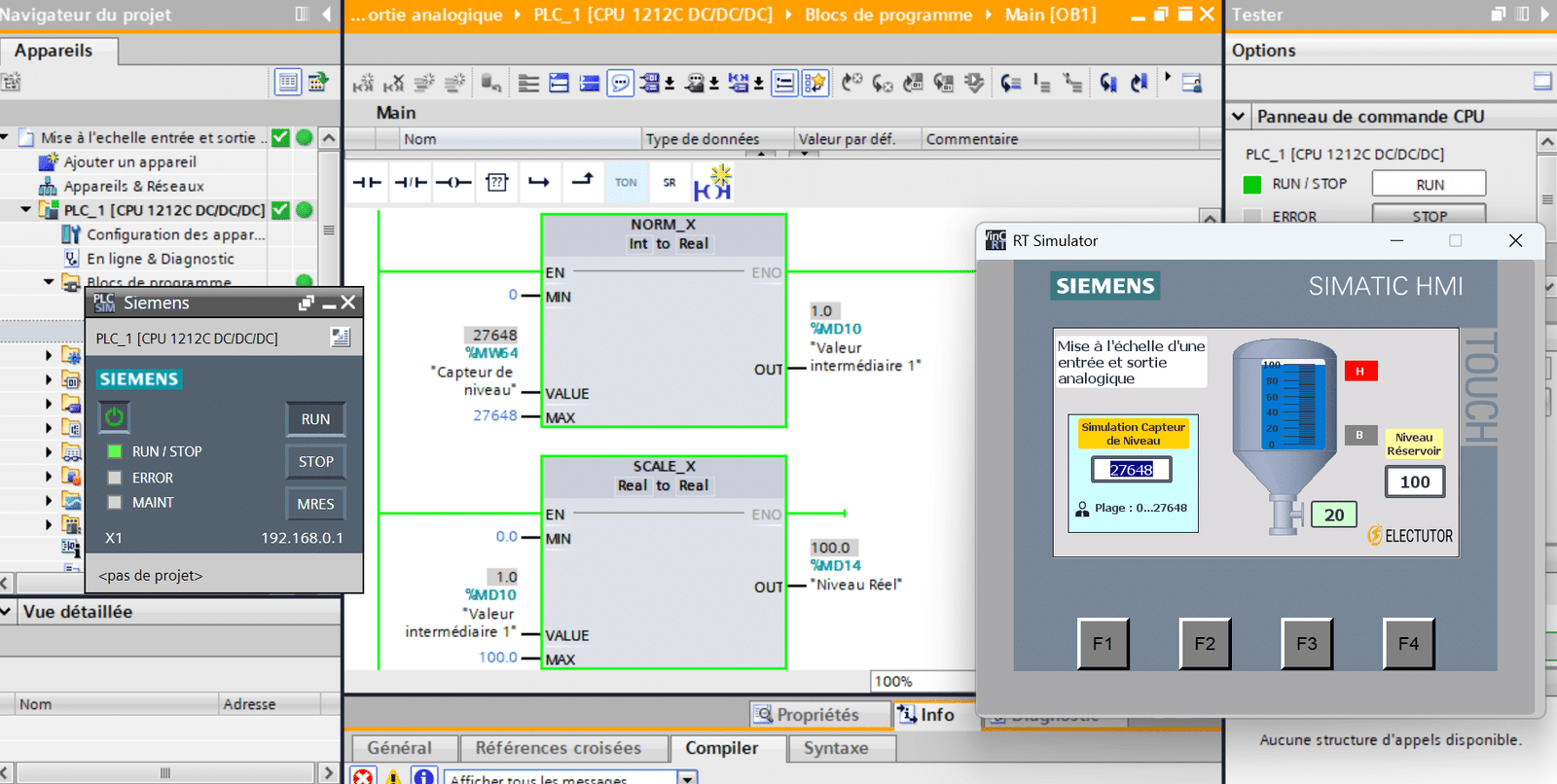

Lecture de valeurs analogiques avec Normex et Scale X sous TIA Portal
Pour la lecture des valeurs analogiques à l’entrée, par exemple via un capteur de niveau, et à la sortie, pour contrôler une vanne, l’utilisation des blocs Normex et Scale X dans TIA Portal est primordiale (selon la gamme de l’API S71200 ou S71500).

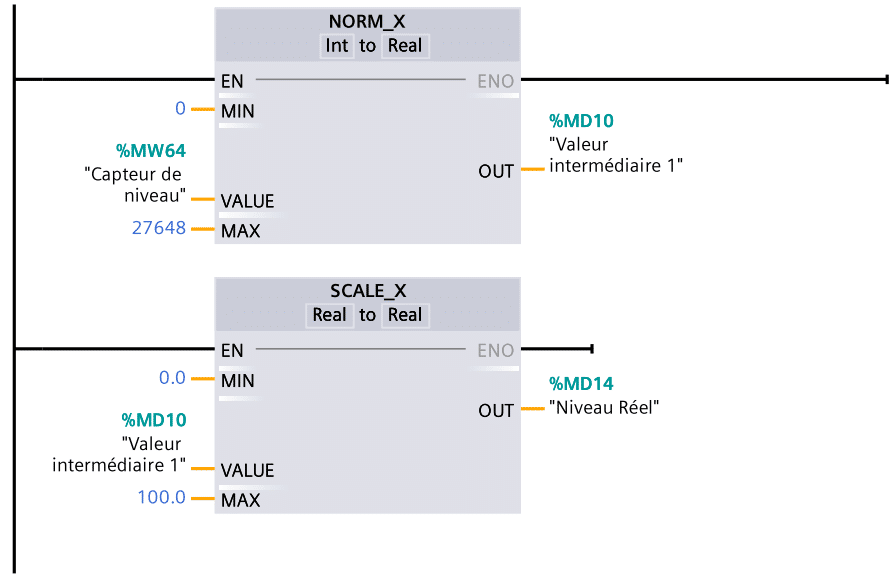

Lecture de l’entrée analogique

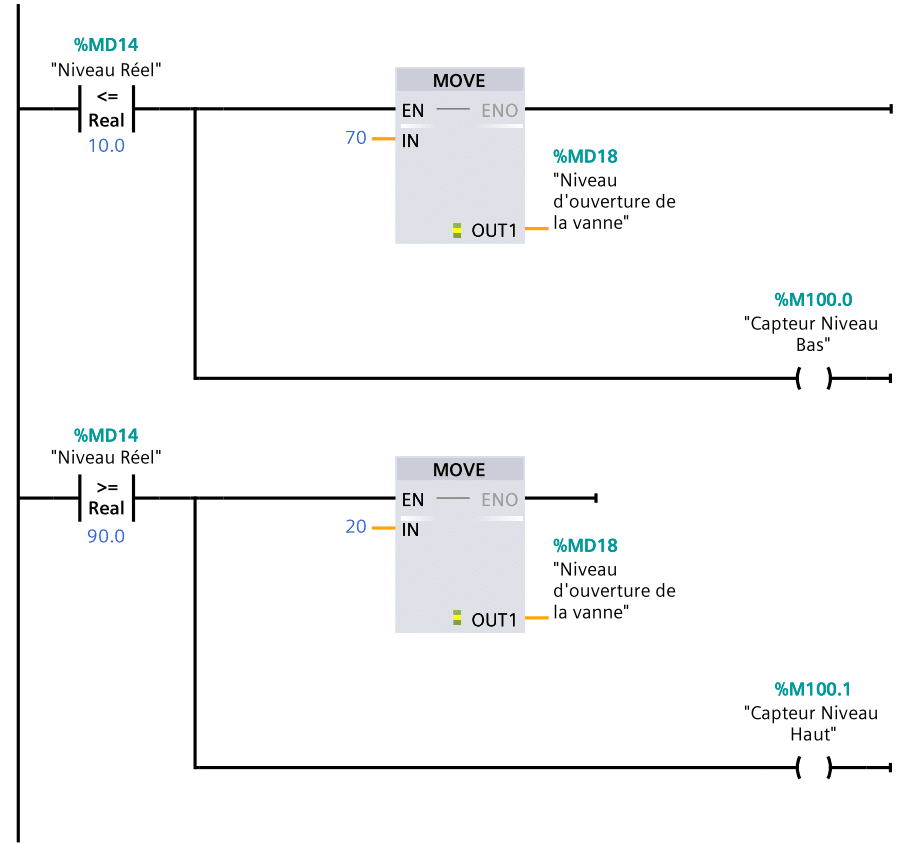

Comparaison et transfert

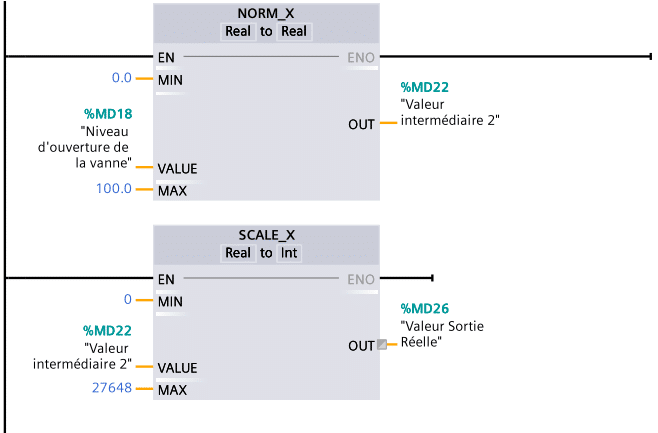

Sortie analogique
Regardez la vidéo
Visionner la vidéo sur Youtube
N’hésitez pas à laisser vos commentaires ou questions ci-dessous. Bonne automatisation !
