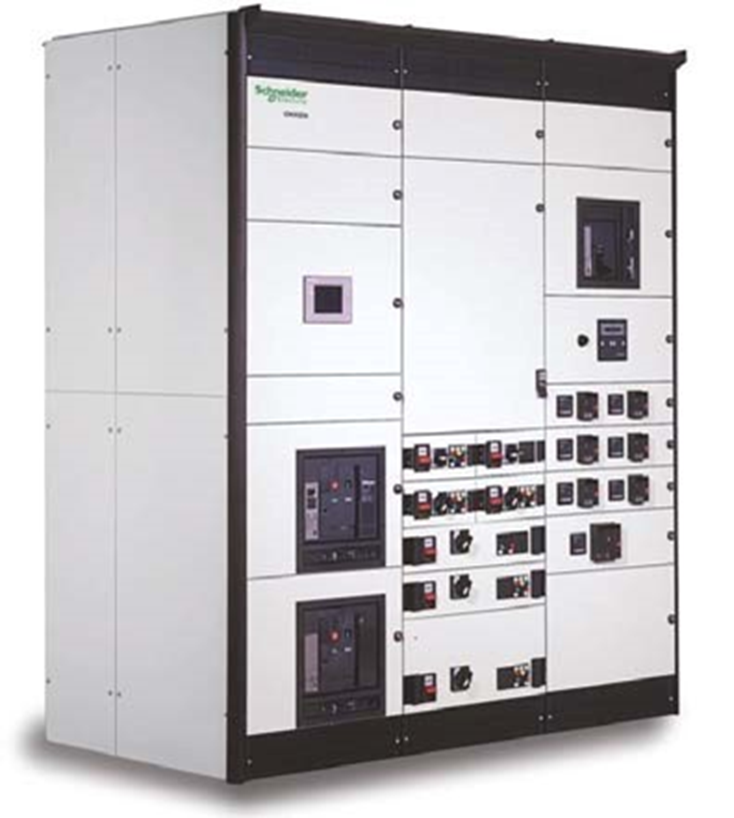

TABLEAU DE GRANDS SITES OKKEN : « Grands Sites »

Okken : Tableau à haut niveau de sûreté pour la distribution électrique et la commande moteur. Ensemble de série testé (TTA) suivant la norme IEC 60439-1.

Un tableau combinant dans une même colonne :

• Des départs de distribution et de commande moteur
• Des départs avec différents mode d’installation

Un choix très large d’Unités Fonctionnelles

Permettant un traitement approprié aux exigences de chaque application

L’architecture de la gamme Okken est caractérisée par quatre volumes fonctionnels :

• Appareillage
• Auxiliaires
• Jeux de barres
• Raccordement Avant ou Arrière

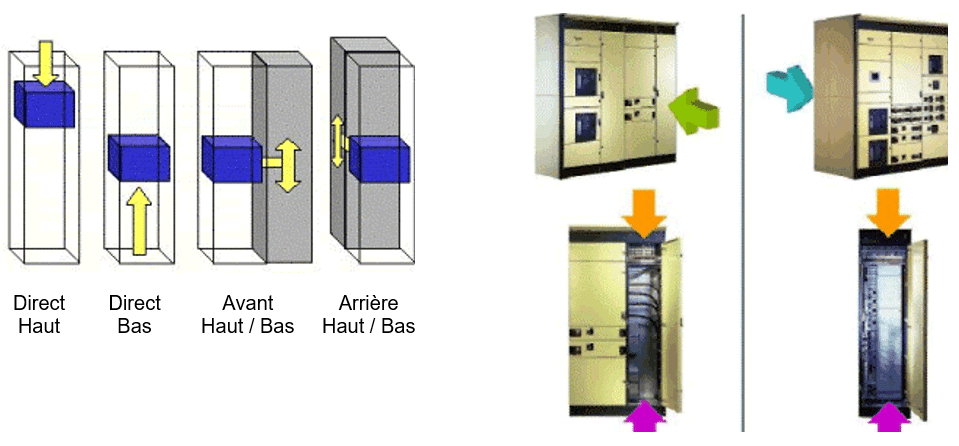

Tous les types de raccordements sont possibles :

• Alimentation par gaine à barres et/ou câbles
• Arrivée des  câbles par le haut et/ou par le bas
• Raccordement avant ou arrière
• Plusieurs largeurs et profondeurs de compartiments à câbles

Traitement de surface

• L’ossature, les faces avant et latérales sont en tôle d’acier électrozinguée recouverte de peinture époxy
• Les platines, cloisonnements, panneaux de fond et toit sont en tôle d’acier galvanisée
• Couleur : RAL 1000

Okken : Une gamme de solutions : Avec Okken, c’est le tableau qui s’adapte à vos besoins :

• fixe
• déconnectable
• amovible
• débrochable

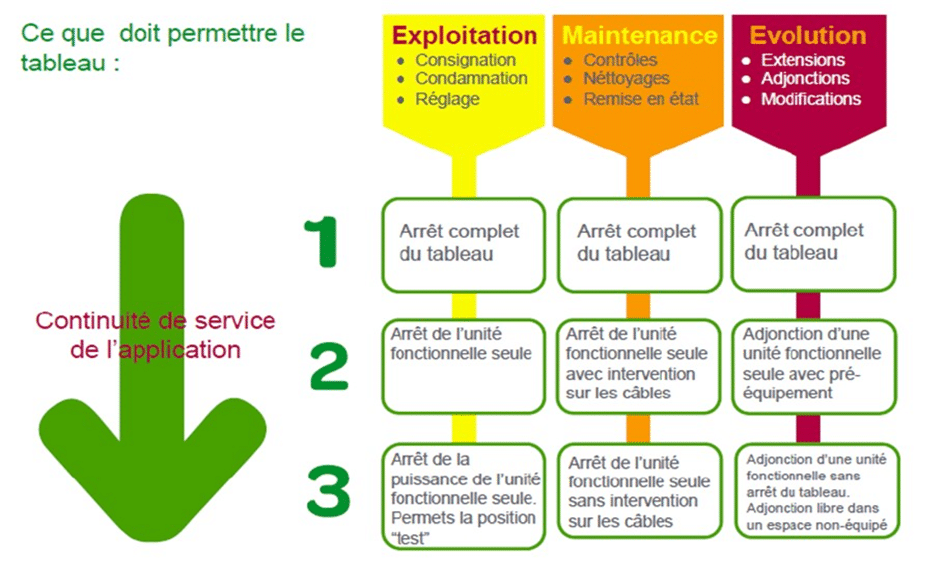

Ces besoins s’expriment par un indice de service comme présenté ci-dessous :

Okken : Les solutions Polyfast (dédiées à l’utilisation des disjoncteurs NS100/630)

Avec les solutions Polyfast :

• vous personnalisez votre tableau jusqu’à l’installation sur site
• vous modifiez ou ajoutez des départs sous tension

Déconnectable Polyfast

Solution de distribution, préconisée pour :

• des travaux réalisés par du personnel qualifié
• des tableaux à raccordement par l’avant

Caractéristiques techniques :

• Circuit puissance : déconnectable en amont /  en aval
• Circuit auxiliaire : déconnectable
• Niveau de débrochabilité : WWW
• Indice de service :  233

Amovible Polyfast

Solution de distribution, préconisée pour :

• des remplacements simples et rapides
• tous types de raccordement (avant ou arrière)

Caractéristiques techniques :

• Circuit puissance : déconnectable en amont / en aval
• Circuit auxiliaire : déconnectable
• Niveau de débrochabilité : WWW
• Indice de service : 233

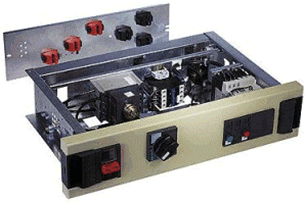

Débrochable Polyfast

Solution de distribution ou de commande moteur line starter, préconisée pour :

• des temps de remplacement extrêmement court
• permettre des tests de circuits auxiliaires avant mise en service
• tous types de raccordement (avant ou arrière)

Caractéristiques techniques :

• Circuit puissance : débrochable en amont / en aval
• Circuit auxiliaire : débrochable
• Niveau de débrochabilité : WWW
• Indice de service : 333
