Les capteurs de proximité PNP et NPN, composants essentiels des systèmes d’automatisation et de contrôle, diffèrent principalement par leur configuration de sortie et leur câblage. Les capteurs PNP produisant du courant et les capteurs NPN en consommant lorsqu’ils sont activés.
Ces détecteurs sont également connus sous le nom de capteurs « sourcing » et « sinking »
Capteurs PNP, souvent appelés « capteurs de source », fournissent une sortie de tension positive lorsqu’ils sont activés
Les capteurs NPN, connus sous le nom de « sinking sensors », fonctionnent en fournissant un signal de masse lorsqu’ils sont activés

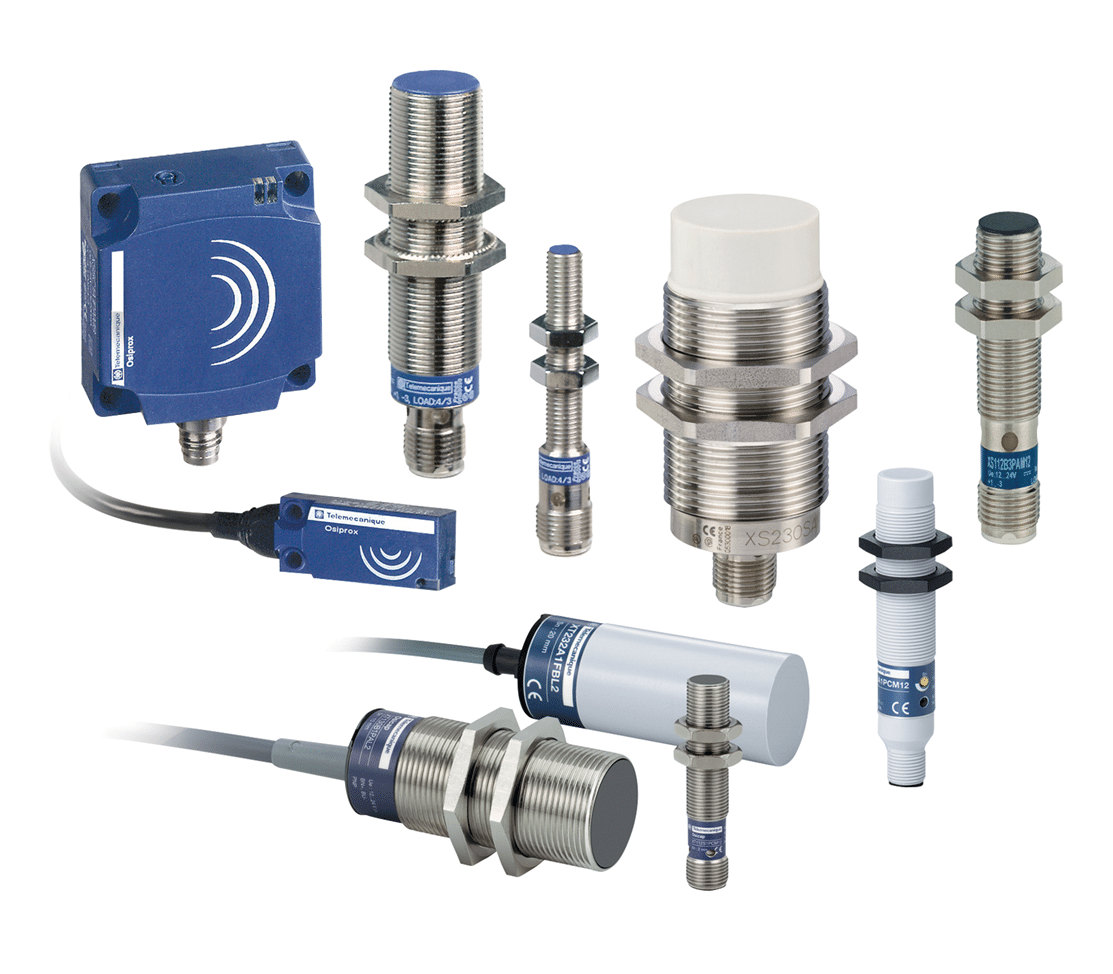

Il existe 3 technologies de détecteurs de proximité

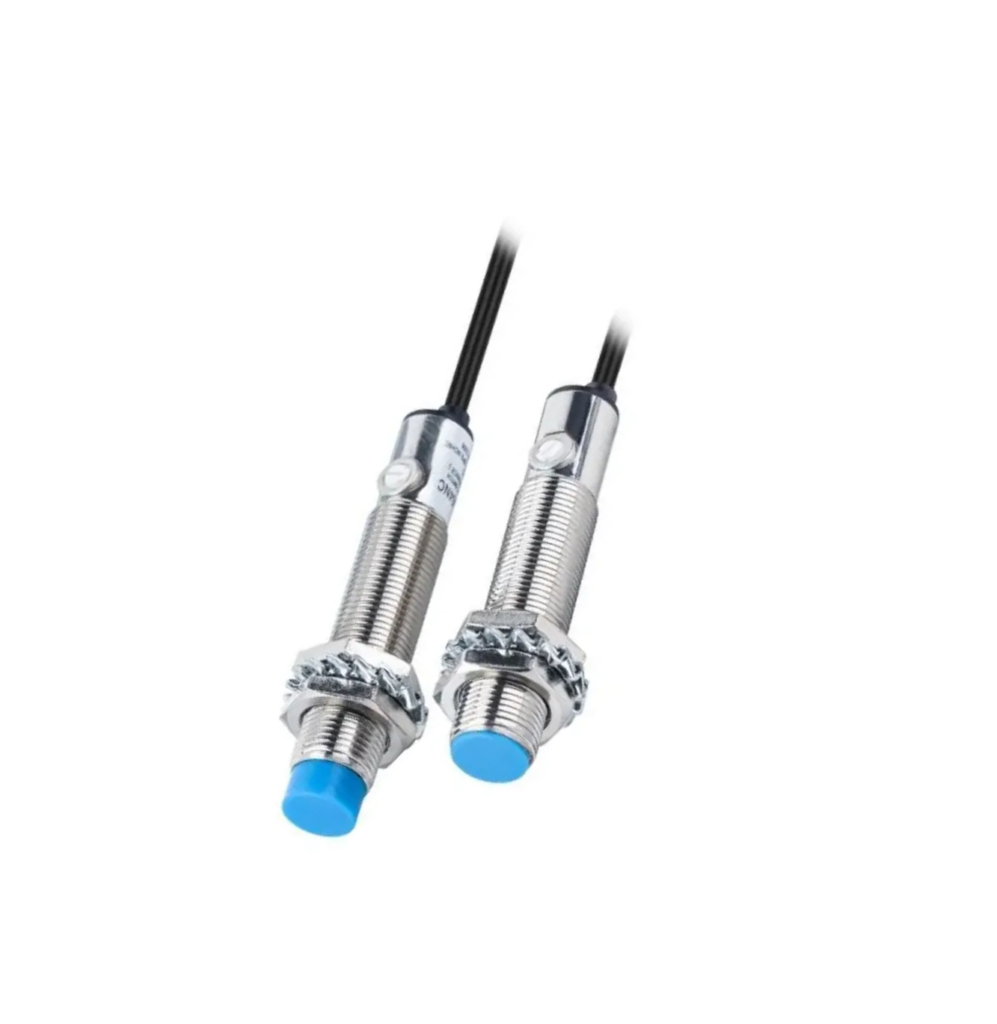

- Détecteurs inductifs :
Ils permettent de détecteur des objets métalliques, ferreux ou non ferreux (acier, cuivre,…)

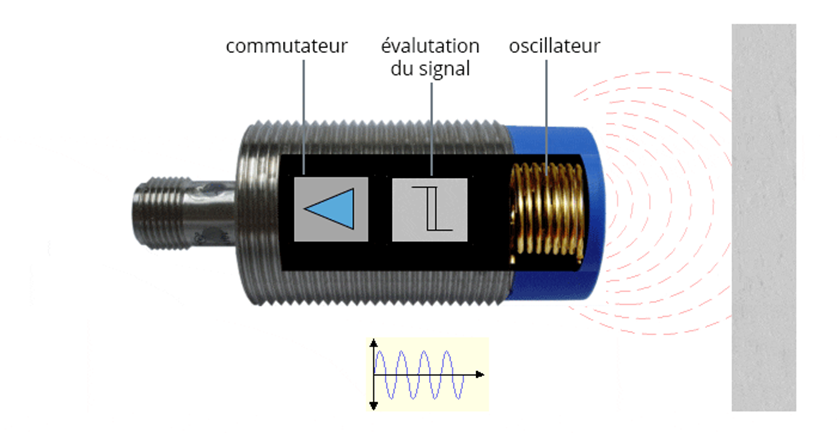

La détection est basée sur la mesure d’une variation d’un champ magnétique à l’approche d’un objet conducteur

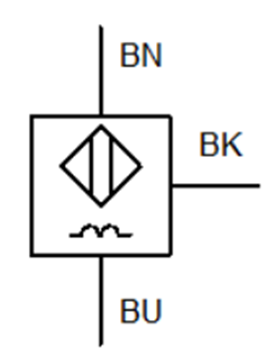

Détecteur de proximité inductif à 3 fils

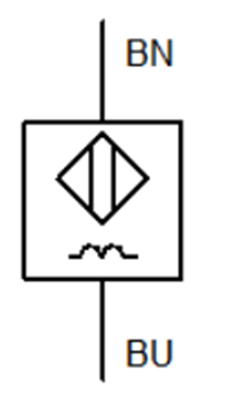

Détecteur de proximité inductif à 2 fils

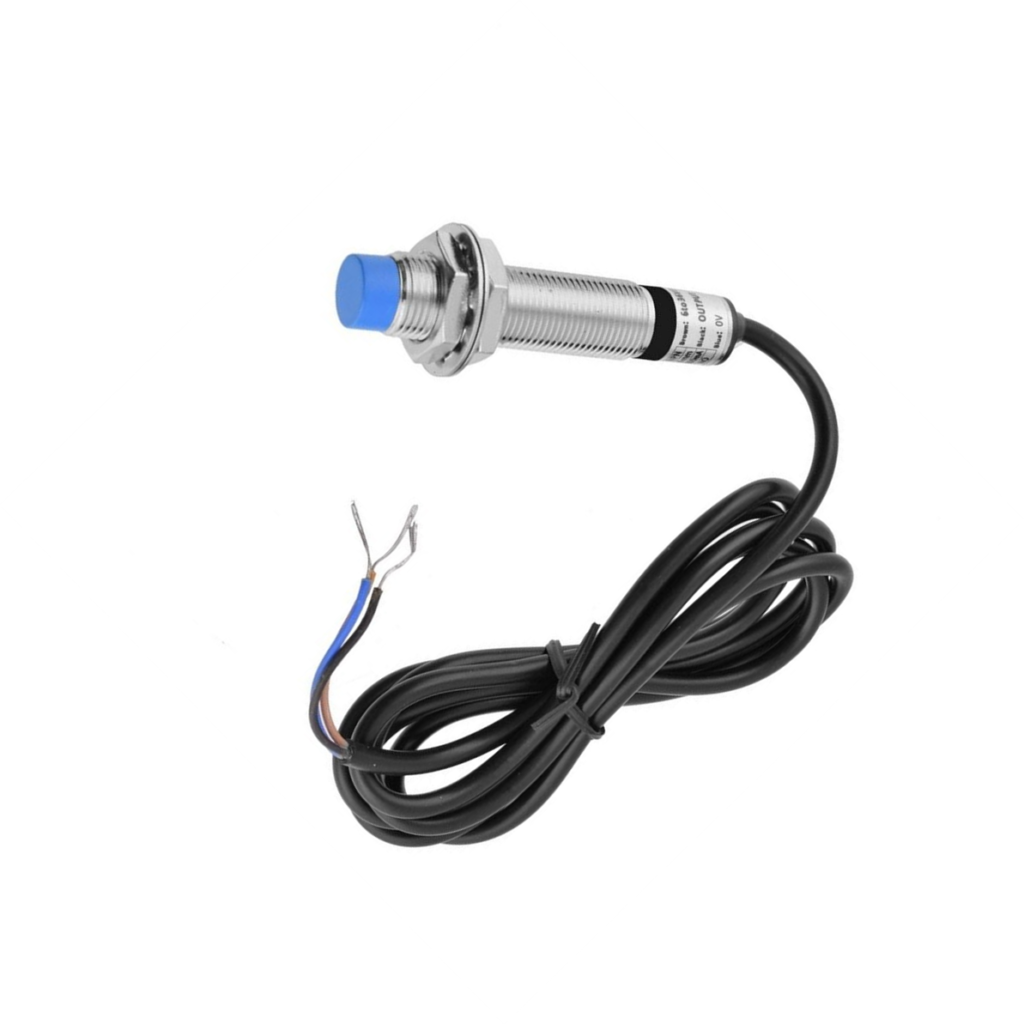

2. Détecteurs capacitifs :
Ils permettent de détecteur des objets :
- Isolants (bois, carton, verre…) è distance de détection faible (<8mm)
- Conducteurs (métaux, liquides,…) è distance de détection plus élevée (<15mm)
- La détection est basée sur la mesure d’une variation d’un champ électrique à l’approche d’un objet quelconque

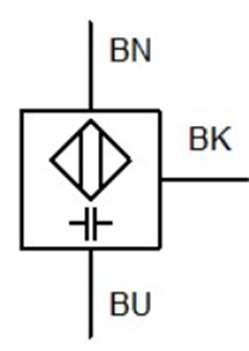

Détecteur de proximité capacitif à 3 fils

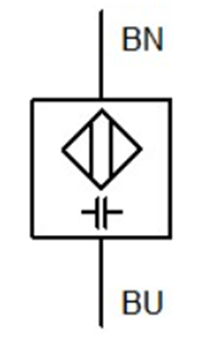

Détecteur de proximité capacitif à 2 fils

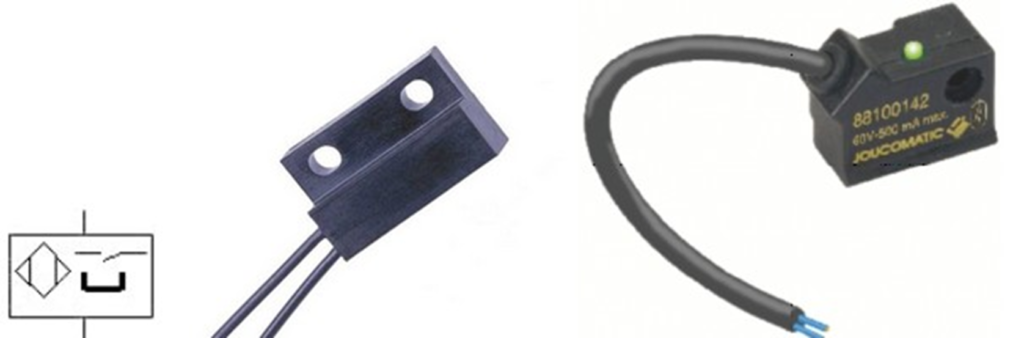

3. Détecteurs magnétiques :
Le capteur de proximité permet de détecter tout objet magnétique qui se trouve à proximité de la tête de détection.
Différence entre NPN et PNP
Lorsque qu’il y a détection, le transistor est passant (contact fermé). Il va donc imposer le potentiel + sur la sortie S. La charge est branchée entre la sortie S et le potentiel –
Ce type de détecteur est adapté aux unités de traitement qui fonctionnent en logique positive.
Lorsque qu’il y a détection, le transistor est passant (contact fermé). Il va donc imposer le potentiel – sur la sortie S. La charge est branchée entre la sortie S et le potentiel + . Ce type de détecteur est adapté aux unités de traitement qui fonctionnent en logique négative
Schéma de raccordement à l’API
Les configurations de câblage pour ces types de capteurs diffèrent en conséquence :
Les capteurs PNP ont généralement 3 fils :
Marron : Connecté à l’alimentation positive
Bleu : Connecté à l’alimentation négative
Noir : Fil de signal de sortie (passe au positif lorsqu’il est activé)

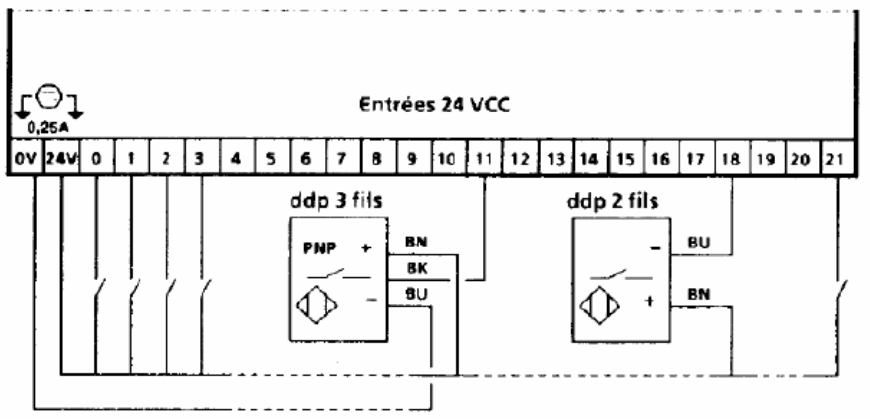

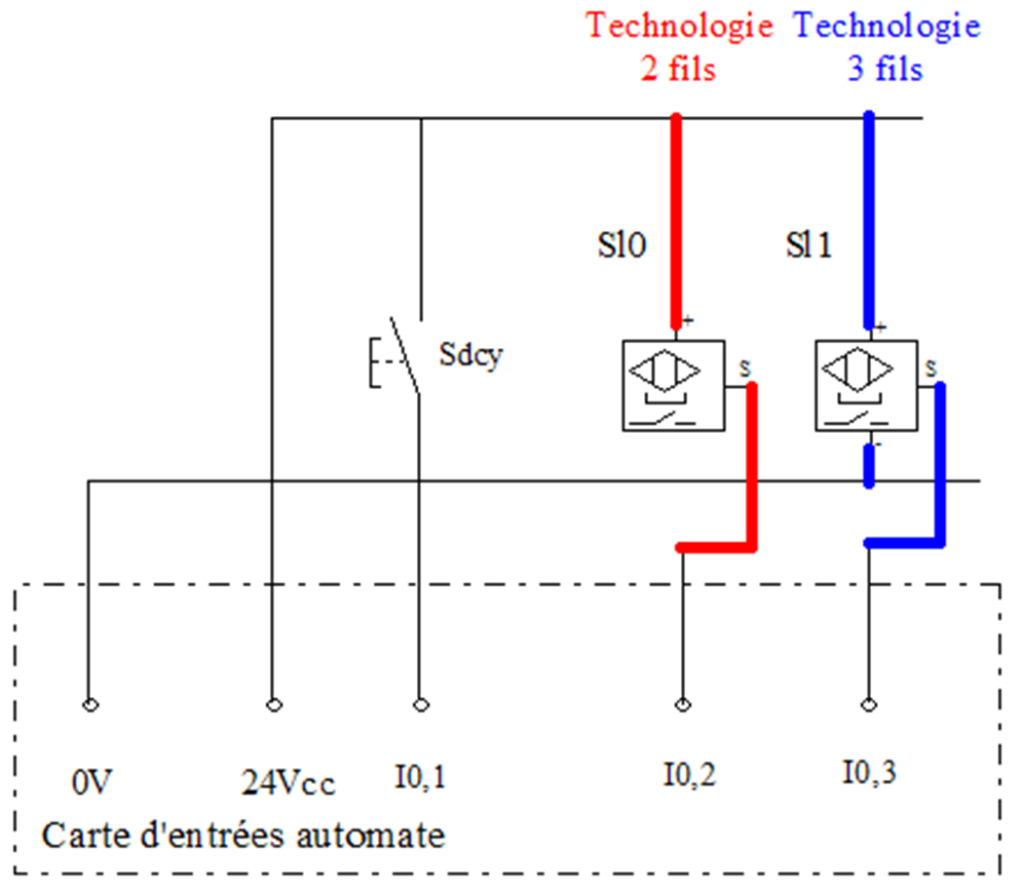

Exemple de raccordement des détecteurs 2 fils et 3 fils sur les entrées 24VDC de l’API

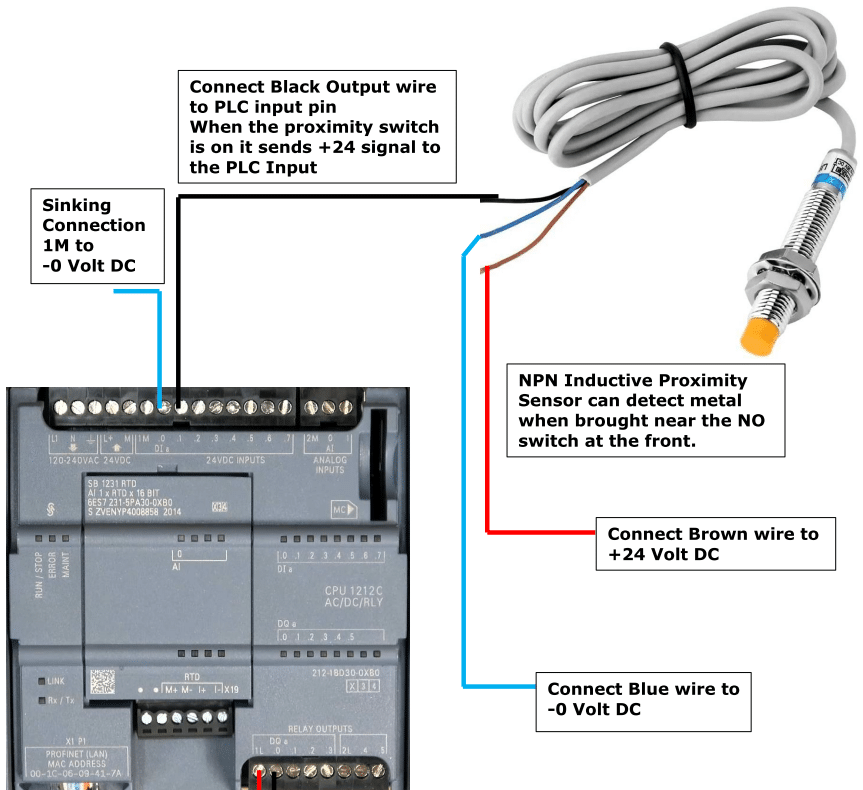

Exemple de montage avec un API Siemens S71200
