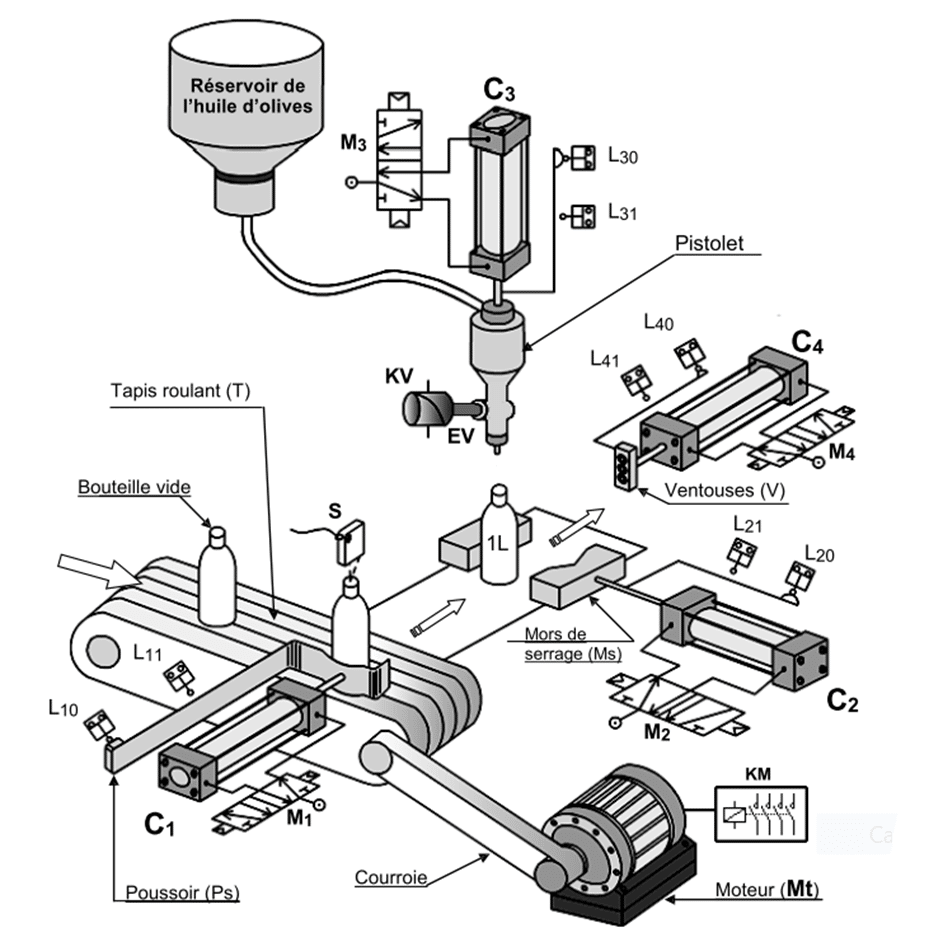

Principe de fonctionnement :
L’appui sur le bouton de mise en marche (m) le cycle démarre dans l’ordre suivant :
- L’amenée de la bouteille vide par le tapis roulant (T) devant le bras poussoir (Ps).
- La poussée de la bouteille en direction de la station de remplissage, jusqu’à ce qu’elle soit correctement positionnée sous le pistolet.
- La sortie du mors de serrage (Ms) grâce au vérin (C2) pour assurer le maintien de la bouteille.
- Descente du pistolet jusqu’au niveau de la bouteille.
- Ouverture de l’électrovanne (EV) qui laisse écouler l’huile vers la bouteille. (pendant 10 secondes)
- Le desserrage de la bouteille.
- L’évacuation de la bouteille remplie assuré par les ventouses.
Remarque :
- le système est géré par un automate programmable (non représentée).
- l’électrovanne EV est commandée par le contacteur KV.
Questions :
- Donner le Grafcet de point de vue partie opérative (niveau 2)
Corrigé

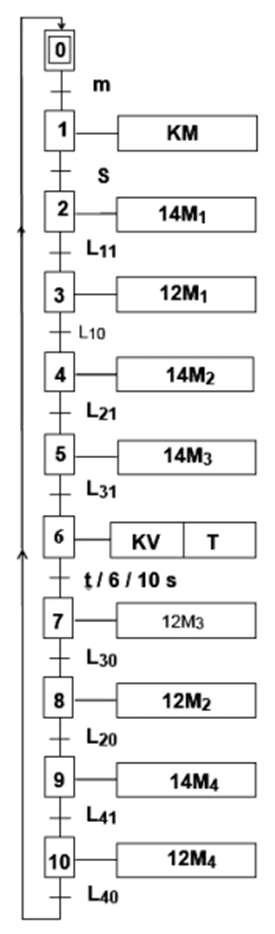

- Grafcet de point de vue PO (niveau 2)
