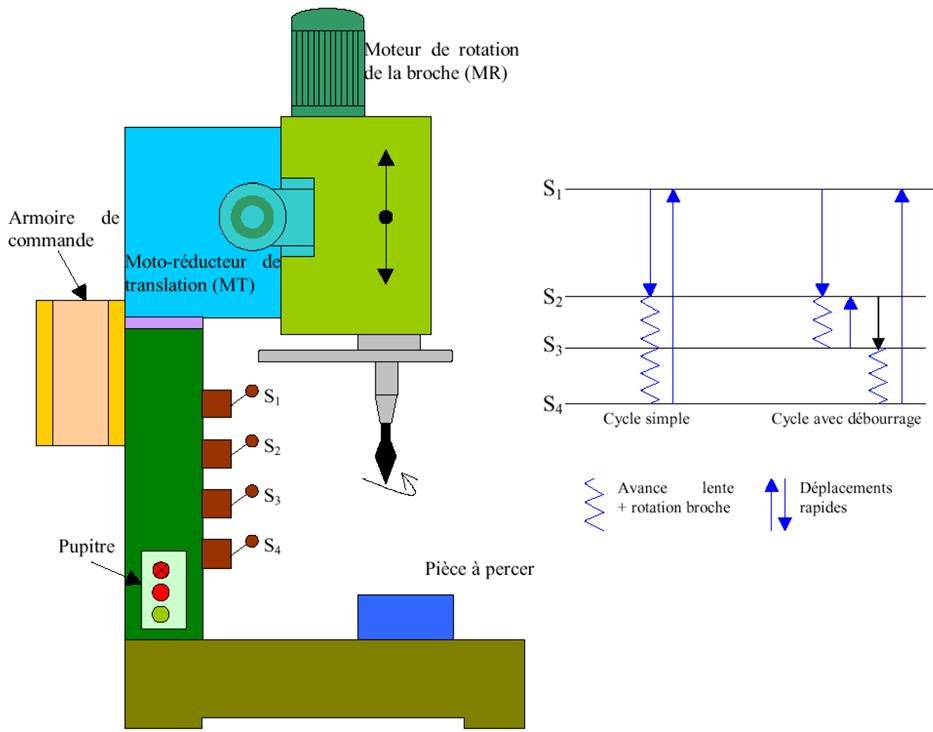

Un poste de perçage permet d’effectuer un trou automatiquement. Mais comme les pièces sont de tailles différentes, on a le choix entre deux cycles de perçage : simple ou avec débourrage.
Fonctionnement
En position initiale, la perceuse est en « position haute » (S1) et le moteur de broche est arrêté.
Le démarrage du cycle de fonctionnement se fait par le bouton poussoir « départ cycle » (dcy).
En fonction du cycle choisit (simple ou avec débourrage) grâce au bouton tournant « cycle » (cy), la perceuse effectue le cycle choisit comme indiqué ci-dessus. En fin de cycle, la perceuse doit être en position haute et le moteur de la broche arrêté.
- MR : Marche Rotation broche
- MTLB : Marche Translation vitesse Lente vers le Bas
- MTRB : Marche Translation vitesse Rapide vers le Bas
- MTH : Marche Translation vers le Haut
En se basant sur le diagramme ci-haut :
- 1) Etablir le grafcet de point de vue opérative (niveau 2)
- 2) Donner la table de correspondance E/S APO et établir le grafcet point de vue commande (niveau 3)

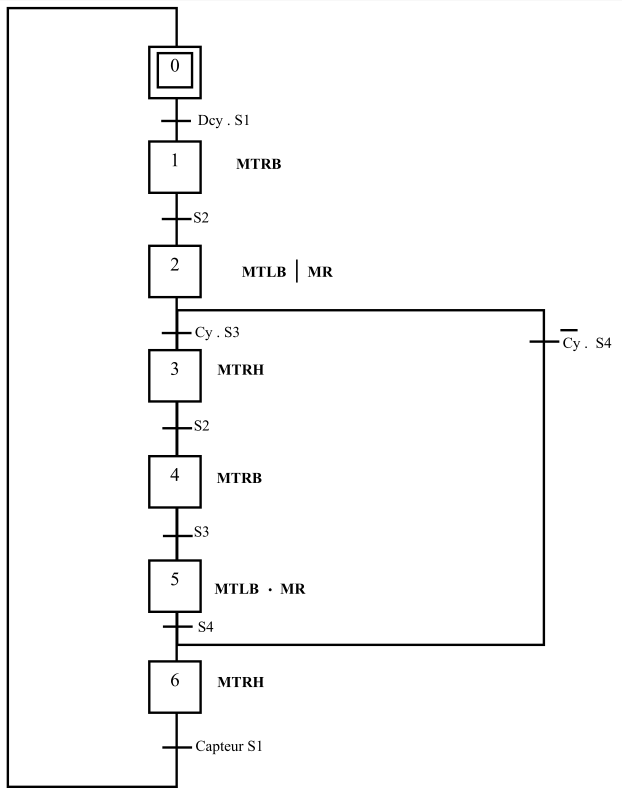

- Grafcet de point de vue partie opérative

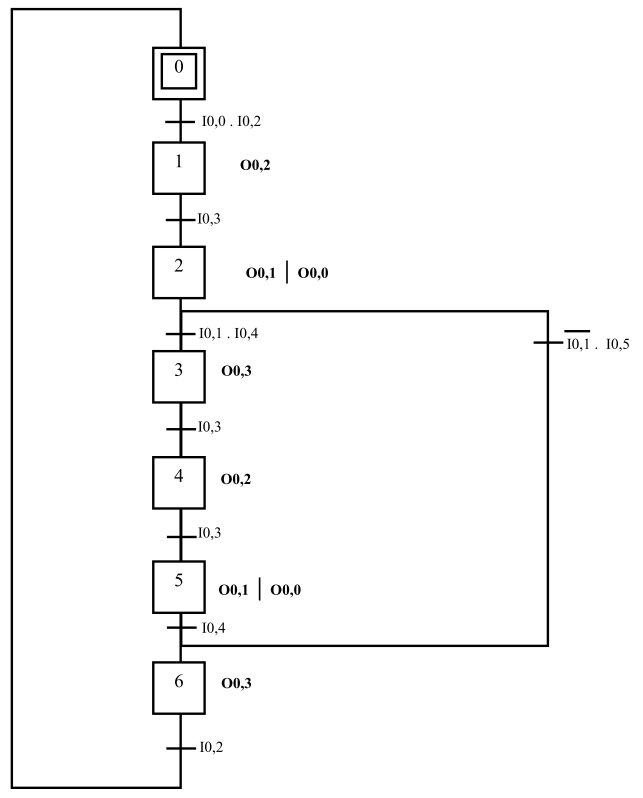

2. Grafcet de point de vue partie commande
