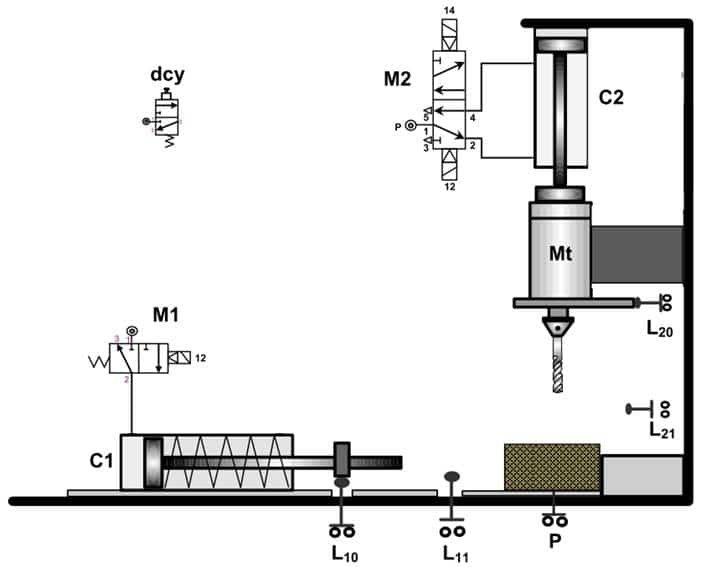

La pièce à percer est mise par l’opérateur actionne un capteur P.
En appuyant sur le bouton départ de cycle (dcy) la pièce est alors serrée puis percée, à la fin elle est desserrée.
La rotation de la broche est continue, elle assurée par un moteur Mt commandé par un contacteur KM.
Questions :

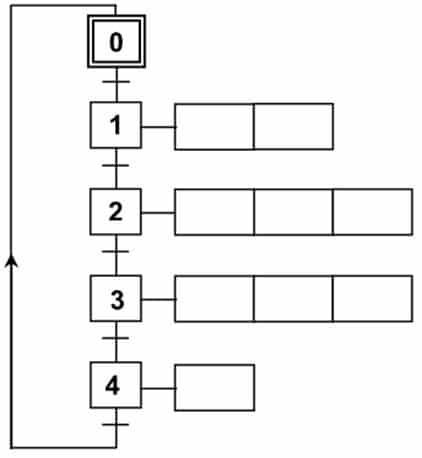

- Compléter le grafcet de point de vue partie opérative (niveau 2)

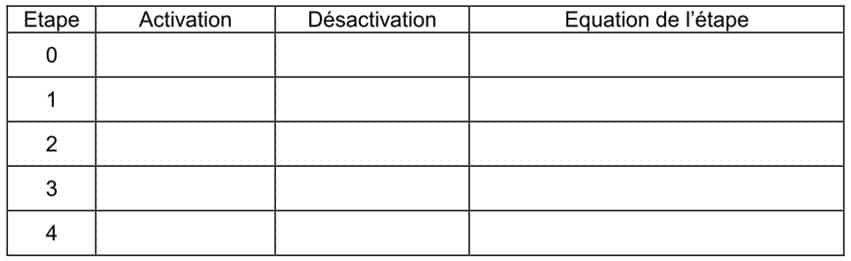

2. Compléter le tableau des équations d’activation, désactivation, et des étapes
