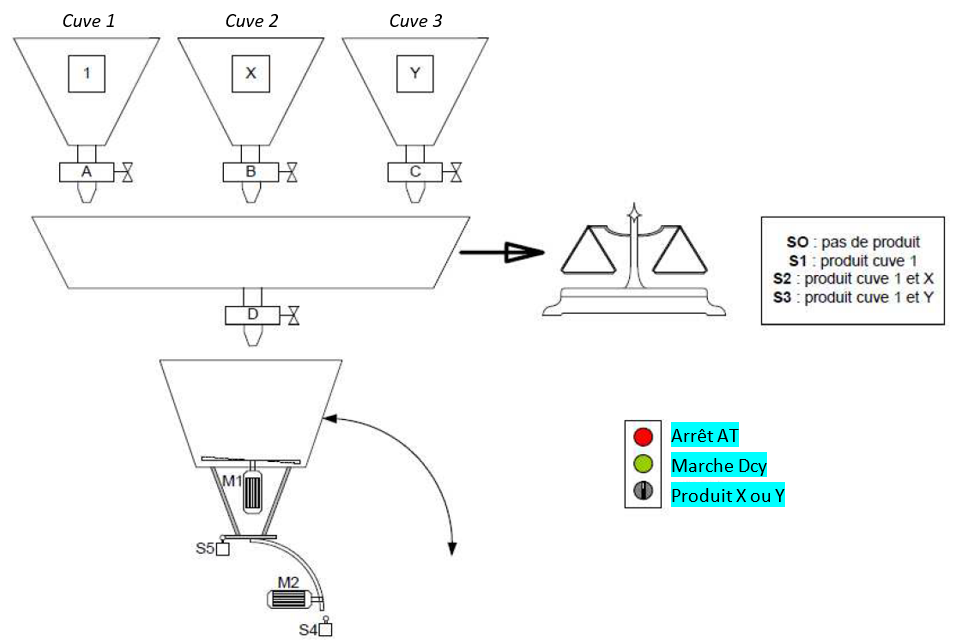

Un malaxeur reçoit les produits des cuves 1 et 2 ou des cuves 1 et 3, pesés par une bascule. Le choix des mélanges est obtenu par un commutateur à 2 positions (X/Y).
Actions :
- EVA : Electrovanne A
- EVB : Electrovanne B
- EVC : Electrovanne C
- EVD : Electrovanne D
- KM1 : Commande du moteur M1
- KM21 : Commande sens 1 du moteur M2
- KM22 : Commande sens 2 du moteur M2
Principe de fonctionnement :
- une action fugitive sur le bouton poussoir Dcy, permet l’ouverture de l’électrovanne A et le pesage du produit 1 jusqu’au repère S1, ce qui entraine la fermeture de l’électrovanne.
- si le commutateur est positionné sur X, le produit 2 est pesé jusqu’au repère S2.
- si le commutateur est positionné sur Y, le produit 3 est pesé jusqu’au repère S3.
- puis l’électrovanne D s’ouvre, la bascule revient en S0.
- alors le moteur M1 du malaxeur fonctionne pendant 15s, permettant l’homogénéisation du mélange.
- au bout des 15s, le moteur de vidange M2 est actionné et le malaxeur bascule.
- lorsque S4 est actionné, le moteur M2 tourne dans l’autre sens.
- le cycle s’arrête lorsque la cuve revient en position S5.
Travail demandé :

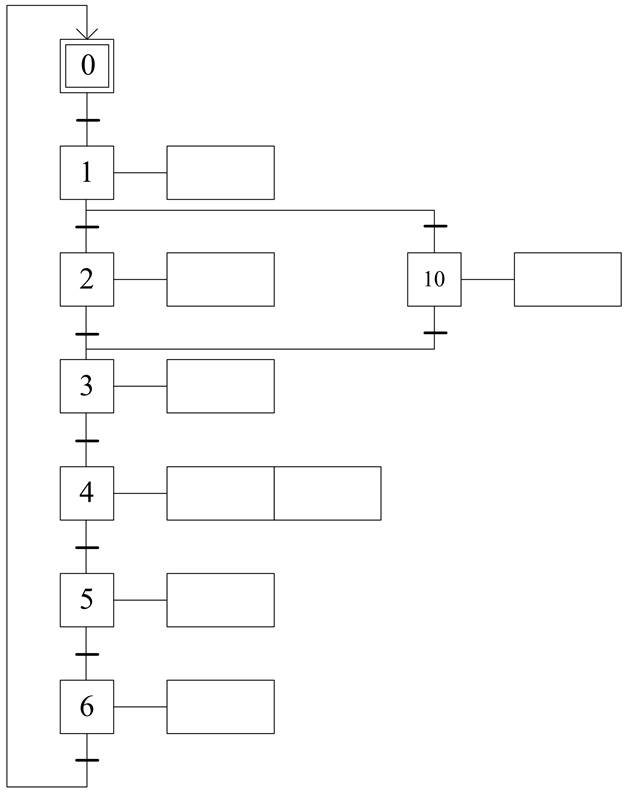

- Réaliser le Grafcet de point de vue partie opérative (niveau 2)
