Une station de perçage de pièces est constituée de deux vérins double effet commandés à travers des distributeurs 4/2 à commande électrique.
Pour le vérin A, on choisira un distributeur bistable (deux commandes a+ et a-).
Pour le vérin B, on choisira un distributeur monostable (une commande b+).
Le moteur M sera alimenté par un contacteur km (commande monostable).
L’opérateur dispose d’un pupitre de commande avec bouton de lancement appelé « marche ».
A l’état initial les deux vérins sont en position rentrée, et aucune pièce n’est présente.
NB : La commande km est monostable, elle sera donc répétée car l’alimentation du moteur doit y être maintenue.
Question :
- Analyser le schéma est donner l’inventaire des entrées et sorties
- Donner le grafcet de point de vue partie opérative

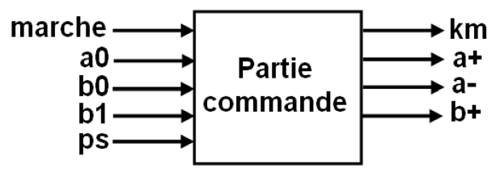

1)

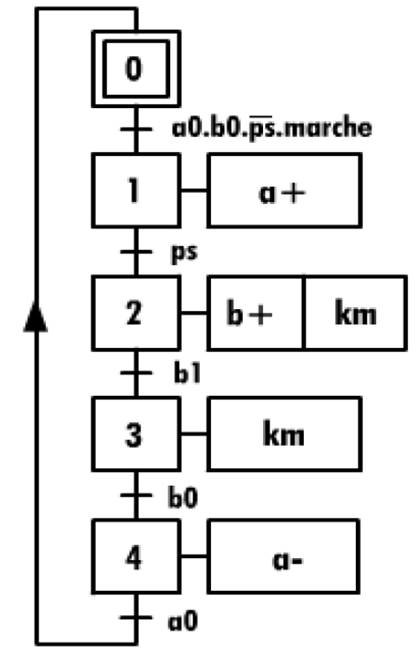

2)
