Exercice et corrigé – Grafcet Poste de Sciage de barres en acier

Dans une unité de production, nous souhaitons automatiser un poste de sciage de barres en acier.

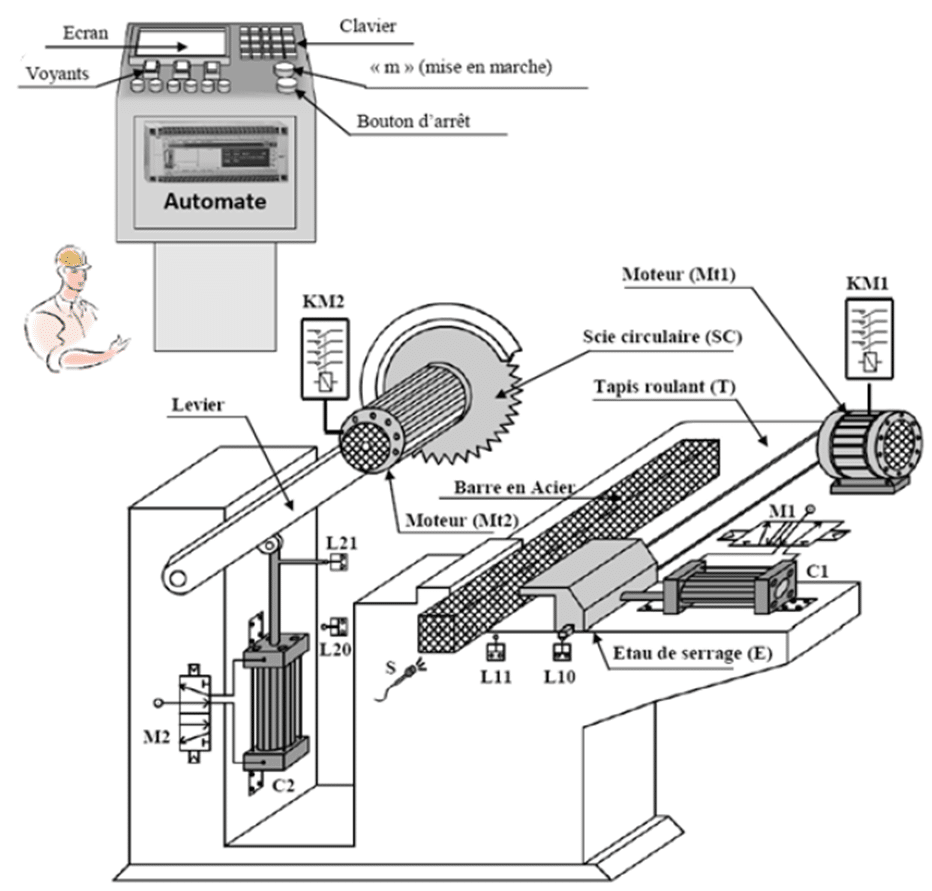

Le système est constitué des équipements suivants :

Principe de fonctionnement :

L’appui sur le bouton poussoir (m) de mise en marche provoque le départ du cycle de la façon suivante :

• Déplacement de la barre en acier assuré par le tapis roulant (T) entraîné par le moteur (Mt1) jusqu’au capteur de proximité « S ».
• Serrage de la barre au moyen de l’étau de serrage (E) actionné par le vérin « C1 ».
• Descente lente du sous-système de découpage (moteur « Mt2 » + Scie « SC »).
• L’action du capteur L20 active l’opération de la remontée rapide du sous-système de découpage.
• Le desserrage de l’étau (E).

 NB : Le moteur Mt2 est considéré toujours en rotation, et ne fait pas l’objet de cette étude (la vitesse de rotation n’est pas traitée dans cette étude).

Questions :

1. Etablir le grafcet de point de vue partie système (niveau 1)
2. Etablir le grafcet de point de vue partie opérative (niveau 2)

Corrigé – Exercice N°1 : Poste automatique de sciage de barre en acier

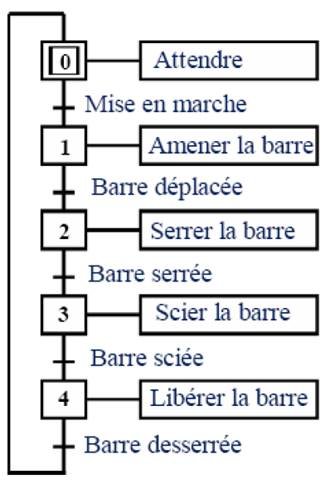

1. Grafcet niveau 1

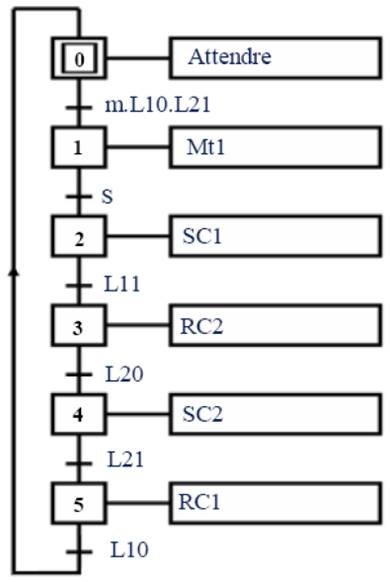

2. Grafcet niveau 2
