Conception et Réalisation d’une Alimentation Stabilisée Linéaire 12V avec LM7812 : Dimensionnement et Modélisation sous Proteus

Introduction aux Architectures d’Alimentation Continue

L’alimentation stabilisée linéaire demeure l’un des piliers incontournables de l’ingénierie électronique moderne, garantissant la fourniture d’une tension continue d’une précision absolue et d’une pureté spectrale indispensable au fonctionnement des circuits sensibles. Contrairement aux alimentations à découpage qui génèrent des interférences électromagnétiques, l’architecture linéaire privilégie la simplicité structurelle et l’absence de bruit de commutation. Cette caractéristique la rend indispensable dans les domaines exigeants tels que l’instrumentation, l’audio haute-fidélité ou la conversion analogique-numérique.

Le processus de conversion de l’énergie électrique, issue du réseau (220 V alternatif), vers une tension continue stabilisée de 12 V, s’articule autour d’une cascade de quatre blocs fonctionnels via des composants dédiés :

• L’adaptation et l’isolation : assurées par le transformateur abaisseur.
• Le redressement : opéré par un pont de diodes (Bridge) convertissant l’alternatif en flux unidirectionnel pulsé.
• Le filtrage : accumulant l’énergie dans un condensateur électrolytique massif ($C_1 = 2200 \mu\text{F}$) pour lisser les variations.
• La régulation et la signalisation : pilotées par le circuit intégré LM7812, accompagné de ses capacités de découplage et d’un indicateur LED.

L’Étage de Transformation : Paramétrage du Transformateur sous Proteus

L’interface avec le réseau électrique est matérialisée par le connecteur d’entrée (TBLOCK-I2, repéré $J_1$) qui alimente le transformateur. Dans les logiciels de simulation comme Proteus ISIS, le modèle de transformateur (ex: TRAN-2P2S) ne se configure pas directement par des tensions, mais par le rapport des inductances entre l’enroulement primaire ($L_1$) et secondaire ($L_2$).

Détermination de l’Inductance du Secondaire

En se basant sur la théorie du transformateur monophasé, le rapport de transformation $m$ lie les tensions, les nombres de spires et les courants :

Les impédances des enroulements, fortement inductives, peuvent s’écrire $Z_1 = X_{L1} = \frac{U_1}{I_1}$ pour le primaire, et $Z_2 = X_{L2} = \frac{U_2}{I_2}$ pour le secondaire. En substituant les valeurs du primaire avec les formules du rapport de transformation, nous obtenons :

Sachant que l’inductance est proportionnelle à la réactance ($X_L = L \cdot \omega$), la relation fondamentale liant les inductances aux tensions est la suivante :

Application numérique pour notre alimentation :
Nous utilisons un transformateur abaissant le $220\text{V}$ efficace du secteur à $12\text{V}$ efficace. Pour paramétrer correctement le composant dans Proteus, si nous fixons arbitrairement l’inductance du primaire $L_1 = 0.1\text{H}$, l’inductance du secondaire se calcule ainsi :

En entrant $0.2975\text{mH}$ dans la propriété Secondary Inductance du transformateur sous ISIS, la simulation reproduira parfaitement le comportement attendu.

Redressement Double Alternance : Le Pont « BRIDGE »

La tension issue du secondaire, bien qu’abaissée, reste sinusoïdale. Le redressement est pris en charge par le composant $BR_1$ (type BRIDGE), un pont de diodes (pont de Graetz) compact. Celui-ci rompt la symétrie de l’onde et force la circulation du courant dans un seul sens, exploitant la totalité de l’énergie des alternances positives et négatives.

Filtrage Capacitif : Dimensionnement de $C_1$

À la sortie du pont, le signal est redressé mais intensement pulsé (100 Hz). Le rôle de lissage est confié au condensateur électrolytique $C_1$. L’équation fondamentale liant la valeur du condensateur, le courant absorbé ($I$), le temps entre deux crêtes ($\Delta T$) et l’ondulation de tension tolérée ($\Delta U$) est :

Dans notre montage standardisé visant à fournir un courant régulier avec une très faible ondulation, un condensateur de très forte valeur a été sélectionné : $C_1 = 2200 \mu\text{F}$. Ce composant se comporte comme un imposant réservoir d’énergie, se chargeant aux crêtes de l’onde et se déchargeant lentement dans le circuit pendant les creux.

Régulation Linéaire : Le LM7812 et ses Capacités de Découplage

La tension lissée par $C_1$ présente encore de légères fluctuations. C’est ici qu’intervient le régulateur de tension positive $U_1$ (LM7812). Il agit comme une résistance série variable et intelligente qui maintient inconditionnellement sa broche de sortie (VO) à un potentiel de $+12\text{V}$ par rapport à la masse (GND).

Rôle Stratégique de $C_2$ et $C_3$

Un régulateur linéaire abrite un amplificateur d’erreur à gain élevé, susceptible d’entrer en oscillation à haute fréquence s’il n’est pas correctement contraint. L’ingénierie du schéma impose l’ajout de deux condensateurs non polarisés (généralement céramiques ou plastiques) de $100\text{nF}$ :

• Le condensateur d’entrée $C_2$ (100 nF) : Il est strictement nécessaire pour prévenir les instabilités si le régulateur LM7812 est placé à plus de 10 cm du gros condensateur de filtrage $C_1$. Il compense l’inductance parasite des pistes du circuit imprimé.
• Le condensateur de sortie $C_3$ (100 nF) : Placé au plus près de la broche de sortie, il améliore drastiquement le temps de réponse transitoire du régulateur face aux appels de courant soudains de la charge.

Étage de Sortie et Signalisation

En bout de chaîne, l’alimentation délivre son énergie stabilisée via le bornier de sortie repéré $J_2$ (TBLOCK-I2). Pour certifier visuellement la présence de la tension nominale de 12V, un indicateur d’état a été implémenté en parallèle de la sortie.

Ce sous-circuit est constitué d’une LED rouge ($D_1$) montée en série avec une résistance de limitation de courant $R_1$ de $220 \, \Omega$. Cette valeur de résistance a été calculée pour laisser traverser un courant d’environ $15 \text{ à } 20\text{mA}$ dans la LED, garantissant une luminosité optimale sans échauffement destructif.

Topologie CAO : Modélisation sous Proteus ISIS

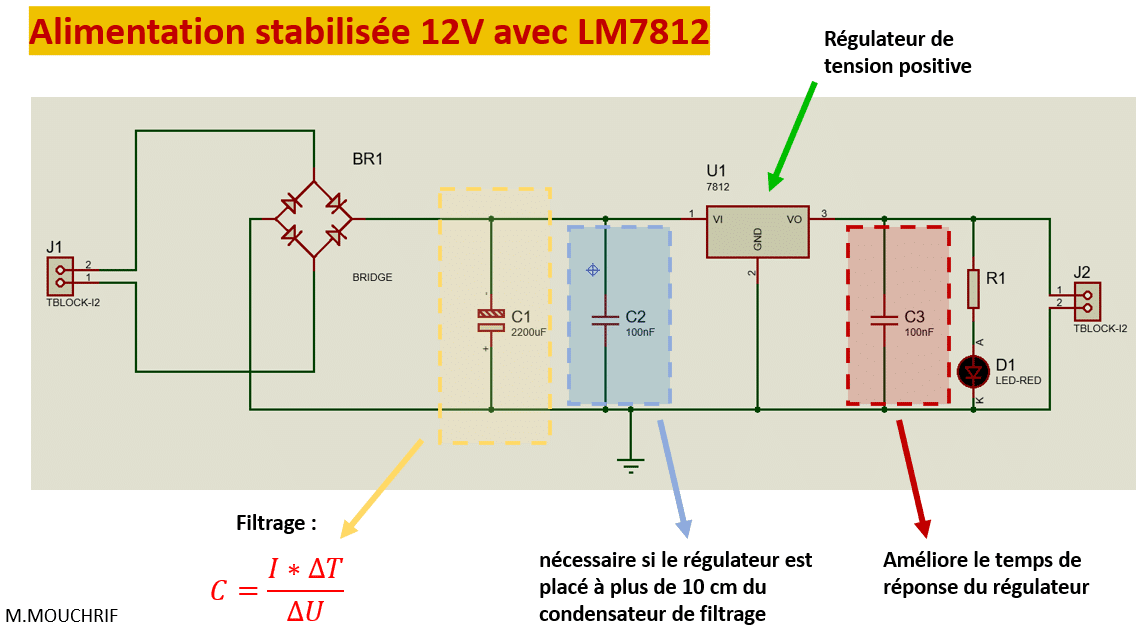

La matérialisation logique du système repose sur la saisie du schéma sous Proteus ISIS, ordonnée de gauche (réseau alternatif) à droite (charge continue).

Routage Topologique et Conception du Circuit Imprimé (PCB) sous Proteus ARES

Une fois le schéma logique validé, la transition vers le module Proteus ARES permet d’élaborer le circuit imprimé (PCB). Cette étape, cruciale, conditionne la fiabilité physique et électromagnétique de l’alimentation. Le design proposé ici illustre un circuit extrêmement compact de 57,5 mm par 36 mm, optimisé pour réduire au maximum l’encombrement tout en respectant les normes de sécurité.

Gestion des Couches et Architecture Simple Face

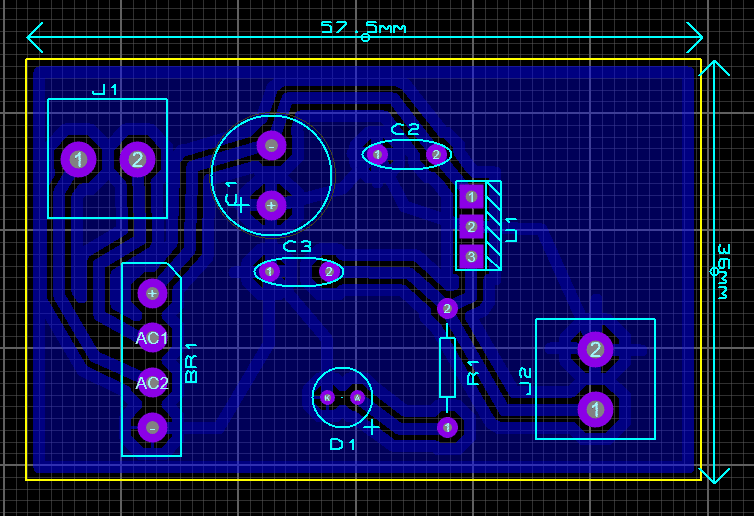

Pour des raisons de coût de fabrication et de simplicité (souvent idéal pour le prototypage DIY ou l’industrialisation à bas coût), ce PCB a été conçu en technologie Simple Face (Single-Sided). Comme en témoigne la coloration bleue des pistes sur la capture d’écran ci-dessous, l’intégralité du routage a été effectuée sur la couche inférieure (Bottom Copper). Les composants, quant à eux, sont insérés par le dessus, leurs empreintes et sérigraphies (contours cyan) résidant sur la couche Top Silk.

Règles de Routage, Section des Pistes et Pastilles

Le routage d’une alimentation de puissance ne s’aborde pas comme celui d’un circuit logique bas niveau. Plusieurs règles strictes ont été respectées lors de la création de ce typon :

• L’épaisseur des pistes (Trace Width) : Une alimentation de ce type est amenée à faire transiter un courant pouvant atteindre 1,5 A (limite du LM7812). Les pistes reliant le bornier $J_1$, le pont redresseur, le condensateur de filtrage $C_1$, et les broches du régulateur doivent être très larges (généralement T40 à T80 sous ARES) pour éviter tout échauffement par effet Joule et limiter la résistance série parasite.
• Angles de routage : Il est proscrit d’utiliser des angles droits à 90° lors du tracé des pistes. Les angles droits créent des « pièges à acide » lors de la gravure chimique du cuivre et favorisent la concentration de contraintes thermomécaniques. L’illustration montre une excellente pratique : l’utilisation exclusive d’angles adoucis à 45°.
• Optimisation des pastilles (Pads) : Les pastilles de soudure des composants de puissance (borniers, pont de diodes, régulateur) ont été généreusement dimensionnées pour assurer une résistance mécanique optimale à l’arrachement et offrir une surface de soudure adéquate pour dissiper la chaleur.
• Placement stratégique : Les condensateurs de découplage ($C_2$ et $C_3$) sont placés de manière chirurgicale au plus près immédiat des broches d’entrée et de sortie du régulateur $U_1$, respectant ainsi la règle absolue de prévention des auto-oscillations.

Validation Visuelle et Modélisation 3D

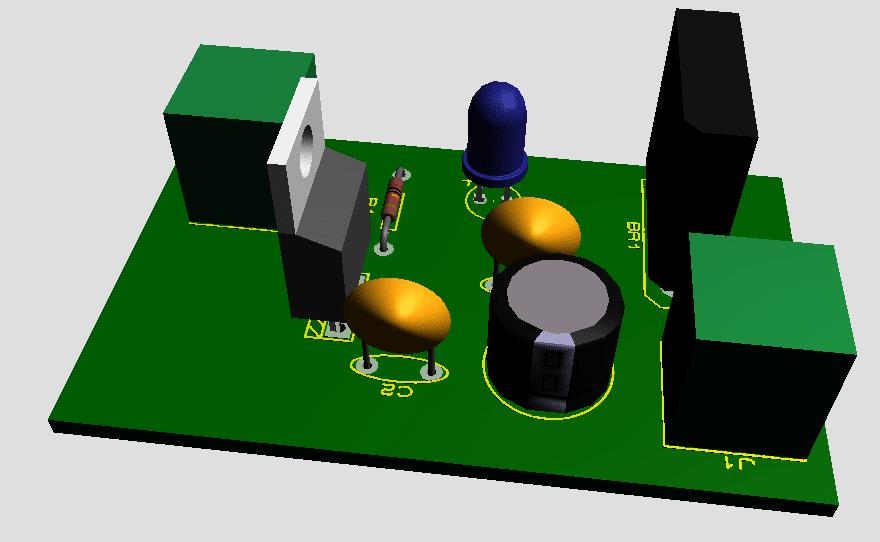

L’un des avantages majeurs de la suite logicielle Proteus est son moteur de rendu tridimensionnel (3D Visualizer). Avant de lancer la production physique (fabrication du typon, perçage, soudure), cette vue permet d’inspecter la carte sous tous ses angles.

La modélisation 3D est essentielle pour l’ingénieur car elle permet de valider l’encombrement volumétrique (gabarit). On peut notamment y vérifier :

• L’absence de collisions mécaniques : s’assurer que le volumineux condensateur électrolytique de 2200 µF ne chevauche pas le pont de diodes ou le dissipateur thermique.
• La cohérence des boîtiers (Footprints) : confirmer que l’empreinte TO-220 assignée au LM7812 est correcte et prévoit l’espace nécessaire au vissage d’un éventuel radiateur, bien qu’ici le composant soit monté verticalement à l’air libre (préférable pour des courants modérés).
• L’accessibilité : vérifier que l’insertion des fils dans les borniers d’entrée (vert sombre) et de sortie s’opérera sans être gênée par les autres composants.

Nomenclature et Industrialisation

Voici la nomenclature définitive (BOM – Bill Of Materials) correspondant rigoureusement au schéma et au routage de notre étude :

Réf. Schéma	Type de Composant	Spécifications / Valeur	Fonction dans l’Architecture
J1	Bornier d’entrée	Connecteur 2 broches (TBLOCK-I2)	Raccordement au réseau secteur 220V AC.
TR1	Transformateur	TRAN-2P2S (L1=0.1H, L2=0.2975mH)	Abaisseur 220V/12V et isolation galvanique (composant externe au PCB).
BR1	Pont Redresseur	Pont de Graetz (BRIDGE)	Redressement double alternance.
C1	Condensateur Électrolytique	2200 µF / 35V	Filtrage capacitif principal (Lissage d’ondulation).
C2	Condensateur non polarisé	100 nF	Stabilisation amont (Obligatoire si C1 est éloigné de >10cm).
U1	Régulateur de Tension	LM7812 (Boîtier TO-220)	Régulateur de tension positive constante +12V.
C3	Condensateur non polarisé	100 nF	Amélioration du temps de réponse transitoire.
R1	Résistance	220 $\Omega$ / 0.25W	Limitation du courant traversant la diode LED.
D1	Diode Électroluminescente	LED-RED (5mm)	Témoin visuel de mise sous tension.
J2	Bornier de sortie	Connecteur 2 broches (TBLOCK-I2)	Raccordement vers le circuit électronique à alimenter.
