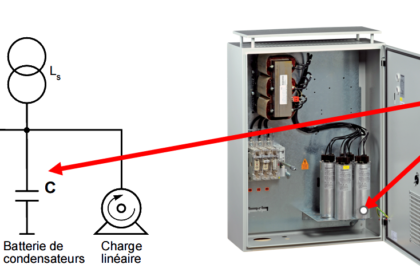

Dans toute installation électrique alimentant des équipements inductifs tels que les moteurs, transformateurs, ballasts ou lignes de distribution, une partie de l’énergie consommée ne partic...
Exercice 1 : Soit un réseau composé des éléments suivants : Exercice 2 : Soit un récepteur triphasé P=50kW et cosphi=0,75. Exercice 3 : Soit l’installation suivante: L’installation c...

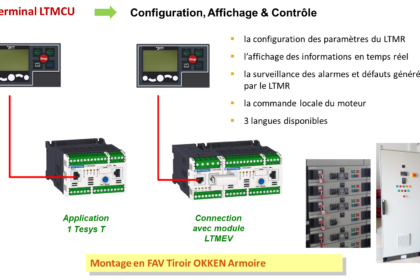

Qu’est-ce que le contrôleur de moteur LTMR ? Le système de gestion moteurs TeSys T avec son intelligence intégrée permet une surveillance accrue et précise du départ. TeSys T permet par se...

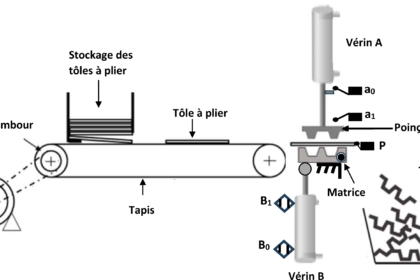

Description et fonctionnement : Une action sur le bouton poussoir S de mise en marche provoque le départ du cycle suivant : Travail demandé : 3. Compléter le Grafcet niveau 2 ci-dessous : 4. Donner...

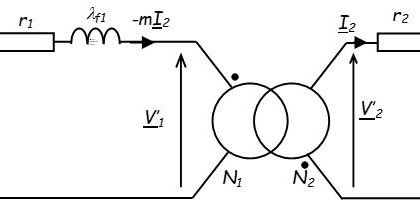

Définition Un transformateur est un convertisseur « alternatif-alternatif » qui permet de modifier la valeur d’une tension alternative en maintenant sa fréquence et sa forme inchangées. Le tran...
Grafcet de point de vue partie opérative (niveau 2) :...

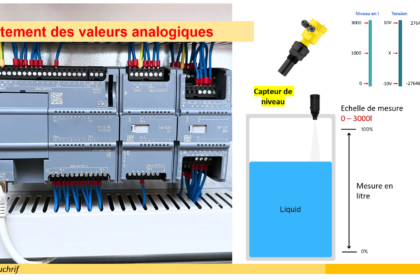

Introduction Dans les applications industrielles, les capteurs analogiques (pression, température, niveau, etc.) transmettent une valeur physique variable sous forme d’un signal électrique proport...

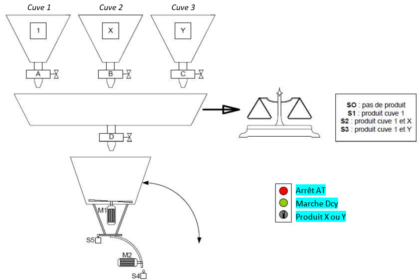

Un malaxeur reçoit les produits des cuves 1 et 2 ou des cuves 1 et 3, pesés par une bascule. Le choix des mélanges est obtenu par un commutateur à 2 positions (X/Y). Actions : Principe de fonctio...

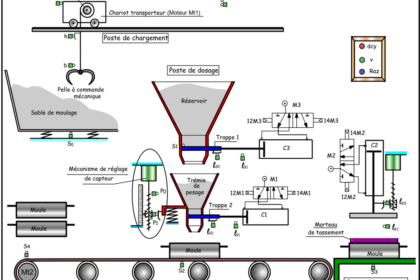

Le projet étudié représente un système de chargement de sable de moulage, dans des moules pour fabriquer des pièces en fonte. NB : le marteau de tassement est changeable en fonction des dime...
